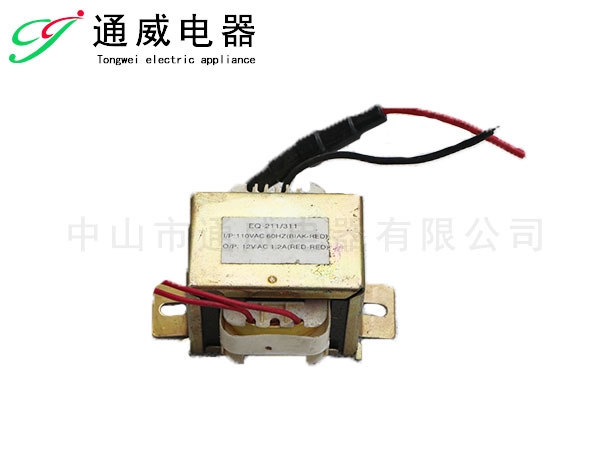

變壓器的漏感、漏阻、勵磁電感器及勵磁電阻器并不了解，而這種主要參數對開關電源控制系統設計是十分關鍵的，尤其是漏感主要參數，由于漏感的尺寸危害著逆變電源橋后級濾波電感的挑選，因此 必須根據試驗測量這種主要參數。另外，也為應用 simulink 模擬仿真出示一個的模型仿真。線圈盤廠家根據短路故障試驗能夠求得漏感、漏阻的尺寸；根據滿載實驗能夠求得勵磁電感器、勵磁電阻器的尺寸。

（1） 漏感、漏阻的測量

依據變壓器短路故障實驗能夠求取變壓器的負荷耗損及短路阻抗 Zk 。短路故障實驗時變壓器閉合電路，在其中 L1、R1 各自為一次漏出來感、漏阻，L2、R2 各自為二次側等效電路漏感、漏阻（換算到一次側），Lm、Rm 各自為勵磁電感器、勵磁電阻器。將二次側短路故障后，一次側根據交流穩壓器收到開關電源上，釋放的工作電壓比額定電流低得多，以使一次側電流量貼近額定電流。短路故障試驗時，鍵入工作電壓 uk 不大，而且充分考慮勵磁特性阻抗遠遠地超過漏抗， 因而勵磁電流量徹底能夠忽視，變壓器鐵芯中的耗損還可以忽視。從開關電源鍵入的輸出功率 Pk 相當于銅耗，也稱負荷耗損。

先依照規定聯接功率因數表、電流表、電流計，各自測量短路故障時的負荷耗損 Pk、同一時刻的鍵入工作電壓 uk 有效值 Uk、短路故障時的電流量 ik1 的有效值 Ik。依據測量結果，由閉合電路能夠算得下列主要參數：

這兒將變壓器總漏阻用 Rs 表明，變壓器總漏感用 Ls 。終根據所述測量法求取變壓器總漏感用 Ls 約為 0.42mH，變壓器總阻磁感應 Rs 約為 0.06 W 。參考文獻 26 強調， 不管容積相距多少的變壓器（容積從 20kVA 到 120MVA），用標幺值的特性數據信息及主要參數轉變范疇是不大的，如滿載電流量標幺值 I 0* 大概為0.5% ~ 2.5% ，短路阻抗標幺值Zk * 大概為 4% ~ 10.5% 。依據短路故障實驗測量的數據信息，求取變壓器短路阻抗標幺值Zk * = 6.3% ，能夠明確變壓器漏抗的測量基礎準確無誤。

（1） 勵磁電阻器、電感器的測量

依據變壓器滿載試驗能夠求取滿載耗損 P0 及勵磁特性阻抗 Zm。滿載時變壓器閉合電路，變壓器二次側引路，無電流量穿過。調節另加工作電壓使其做到額定電流，因為勵磁特性阻抗遠遠地超過變壓器一次漏出來抗，故電感器 L1、R1 能夠忽視，這時滿載輸入功率P0 就相當于變壓器的鐵耗。

依照和短路故障實驗相近的方式，測算出勵磁特性阻抗及勵磁電感。具體新項目中，僅僅依據變壓器相關資料，獲知其滿載電流量指標值大概為 I 0* = 2% 。從而求取變壓器的勵磁特性阻抗約為113W 。
