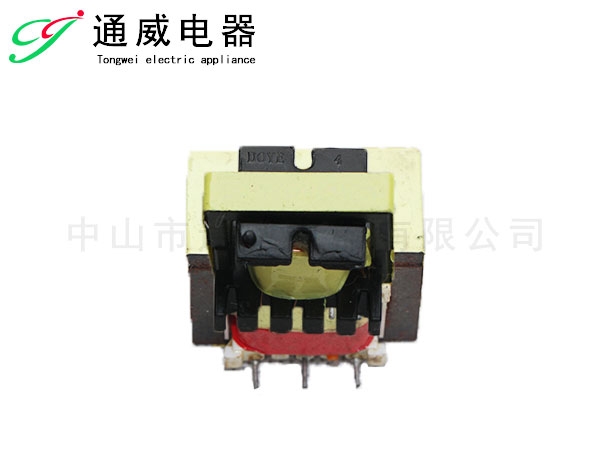

高頻變壓器是一種具有初級電路和二次電路的作用變電設備.在制作高頻變壓器的過程中骨架是支撐重點,新型高頻變壓器骨架上設有一次電路引腳及二次電路引腳，在一次電路引腳和二次電路引腳之間加有一道或幾道電木材料的隔離圍墻。該隔離圍墻可以直接滿足電氣間隙要求；而爬電距離則根據一道或幾道圍墻高度、厚度以及其他沿面距離一起連續沿面疊加計算，可調整直到符合要求。

　　隨著電子高頻變壓器整體結構的發展，變壓器線圈結構也跟隨著不斷發展,線圈盤廠家主要的發展方向是平面線圈，片式線圈和薄膜線圈，其中又包括多層結構。各種線圈結構的材料選用，也有一些新發展。

　　薄膜結構線圈，導線采用銅、銀和金薄膜，制成梳形、螺旋形、運動場形等圖形，絕緣材料采用H級和C級材料。也有采用多層結構的，或者是幾個多層線圈組合起來，或者是幾個線圈和幾個磁芯交叉重疊而成?？傊∧ぷ儔浩魇乾F(xiàn)在正在大力開發的高頻電子變壓器，許多結構并不定型，也許，還會出現許多新的線圈結構。

　　立體結構的高頻變壓器線圈，導線材料由于考慮集膚效應和鄰近效應，采用多股絞線（里茲線），有時也采用扁銅線和銅帶。絕緣材料采用耐熱等級高的材料，以便提高允許溫升和縮小線圈體積，采用雙層和三層絕緣導線，可以減少線圈尺寸。

　　平面結構線圈，導線采用銅箔，線圈盤廠家大多數采用單層和多層印刷電路板制造，也有采用一定圖形的銅箔，多個折疊而成的。絕緣材料一般采用B級材料。
